Hvad er forskellen på NPT, konisk og parallelt rørgevind?
Vi får ofte forespørgsler på hvilket gevind man skal vælge og hvad forskellen er på de forskellige typer. Her hos PG Flowteknik arbejder vi mest med det der populært kaldes rørgevind og NPT. Inden for det, som benævnes rørgevind, findes findes der en konisk og en parallel udgave. Inden for instrumenterings opgaver arbejder vi dog også med andre typer af gevind som f.eks. UNC, UNF millimeter eller SAE. Vi vil dog i denne artikel nøjes med at gennemgå konisk og parrallet rørgevind samt NPT.
- NPT Konisk Amerikansk rørgevind (National Pipe Thread)
- ISO 7/1 Konisk (BSPT)
- ISO - 228/1 Parallelt (BSPP)

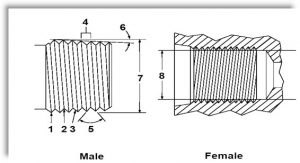

For at en gennemgang af gevindene skal give mening er det en god idé at se på den terminologi vi bruger når vi omtaler de forskellige aspekter af et gevind.
- Gevindtop
- Gevindbund
- Gevind skråning
- Stigning
- Profil vinkel
- Koniske vinkel
- Udvendig gevind ydre diameter
- Indvendig gevind ydre diameter
- Nøglevidde
- Skulder
- Gevind start
Konisk rørgevind/NPT
- Pakning sker i de koniske gænger.
- Der skal altid bruges "sealant" for at tætne gevindet og for at undgå gevindet river eller koldsvejser.
- Teflon tape både smører og tætner gevindet.
- Efter tape eller pasta er påført, spændes gevindet. Der angives ikke antal omgange eller tilspændings moment.
Parrallelt rørgevind/BSPP
- Paknings materiale anbefales ikke på et parallelt gevind.
- Sammensatte gevind kører parallelt på hinanden og der er ingen modstand fra gevind top, bund eller gevindskråning
- Tætning skal laves med en pakskive, O-ring eller en "metal/metal" kontakt.
NPT Gevind
- Top og bund af gængerne er "flade og skarpe"
- Pitch måles i "gevind pr. tomme"
- Tætning sker på de koniske gænger.
- Der skal altid bruges gevindtape eller pasta for at undgå gevindet brænder fast. Desuden "smører" og tætner det også samlingen.
- Standarder for NPT (ANSI/ASME B1.20.1) ANPT (MIL-P-7105)
Langt de fleste af vores produkter leveres med NPT. Vi har almindelige Hy-Lok gevindfittings der også konvertere over til rørgevind. Vores Hy-Lok klemringsfittings kan også alle leveres med NPT.
Kugleventiler, Nåleventiler, kontraventiler, filtre og regulatorer kan også alle fås med NPT.

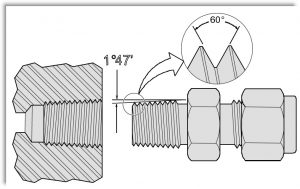

NPT - National Pipe Thread.
ISO 7/1 BSPT Konisk rørgevind
- Top og bund af gængerne er afrundede
- Pitch måles i "gevind pr. tomme"
- Vinkel på gængerne er 55 grader.
- Tætning sker på de koniske gænger.
- Der skal altid bruges gevindtape eller pasta for at undgå gevindet brænder fast. Desuden "smører" og tætner det også samlingen.
- Standarder DIN 2999, BS-21, BSP TR, JIS B0203
Langt de fleste af vores produkter leveres med konisk rørgevind. Vores klemringsfittings kan alle leveres med konisk rørgevind kugleventiler, nåleventiler, kontraventiler, filtre og regulatorer kan også alle fås med konisk rørgevind.
ISO 7/1 - BSPT Konisk rørgevind.
ISO – 228 / 1 Parallelt rørgevind
- Top og bund af gængerne er afrundede
- Pitch måles i "gevind pr. tomme"
- Vinkel på gevindet er 55 grader.
- Tætning sker med en pakskive. Valg af paknings metode er forklaret i et afsnit længere nede i artiklen.
- Standarder DIN 259, BS-2779, BSP PL, JIS B0202.
Langt de fleste af vores produkter leveres med parallelt rørgevind. Vores Hy-Lok lemringsfittings kan alle leveres med parallelt rørgevind. Kugleventiler, Nåleventiler, kontraventiler, filtre og regulatorer kan også, i de fleste modeller, fås med parallelt rørgevind.

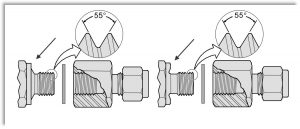

ISO 228/1 - parallelt rørgevind - BSPP

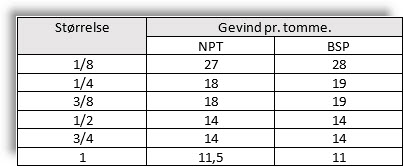

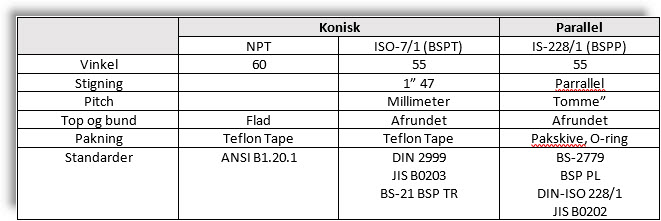

Sammenligning af gevindene.
Som man kan se har NPT og rørgevind samme gevind på tomme i 1/2" og 3/4". Det betyder at man kan skrue gevindene sammen men da vinklen på gængerne ikke helt ens, vil samlingen ikke være 100% optimal.
Hvordan skal gevindene pakkes?
De koniske og parallelle gevind skal pakkes på 2 forskellige måder.
De koniske skal pakkes med teflon eller gevind pasta hvilket har flere funktioner:
- Tapen forhindre gevindet i at brænde sammen eller koldsvejse. Dette er specielt et problem med rustfri gevind som ikke kan skilles ad hvis de først er brændt sammen.
- Tapen "smører" gevindet som dermed kan skrues længere sammen og tætne bedre.
- Tapen tætner de sidste eventuelle mellemrum i bunden af gevindet.
Vi plejer at anbefale teflon tape og helst i en kraftig kvalitet der er nemmere at rulle på gængerne. Da tapen er forholdsvis tyk skal den ikke ikke skal rulles flere gange på hver gænge. Den fås typisk i en 1/4" og 1/2" bredde.

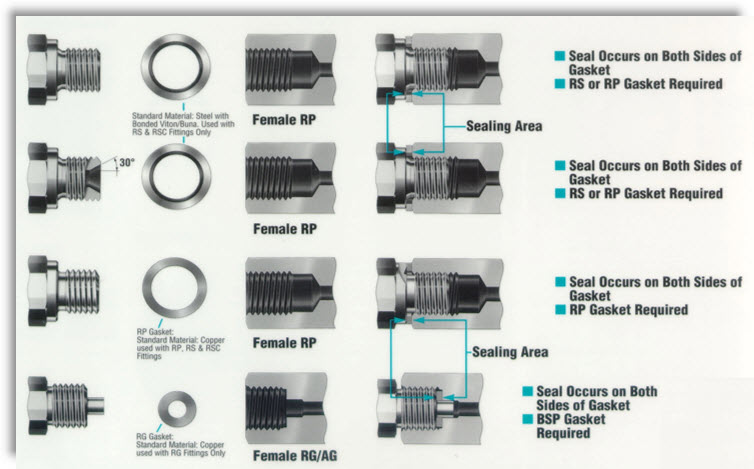

Pakning af parallelt gevind skal ske med en pakskive. Denne skal placeres enten på skulderen af et hangevind eller i bunden af et hungevind.
- Vores absolut mest solgte fitting med hangevind er CMC modellen. Den har en konus ved gevindets slutning med skulderen på fittingen. Denne er beregnet til en U-sit ring eller bonded seal, som det også kaldes. Dette er en stålring med en vulkaniseret gummi læbe som centreres når den sættes ned over gevindet.
- En anden version af hangevindet er COM modellen, hvor skulderen peger den modsatte vej. Her skal bruges en ren metalskive som pakmateriale.
- Sidste version bruges typisk til instrumenter når de skrues i forskellige systemer. Dette kan være på et manometer, En tryktransducer eller et helt andet instrument. Her er der typisk ikke nogen skulder at pakke på og derfor må der pakkes på en metal eller plast skive i bunden af gevindet.
PG Flowteknik Scandinavia ApSapril 03rd, 2017 Blog, Fittings, Gevind, Ikke kategoriseret
