kugleventiler 115 serien

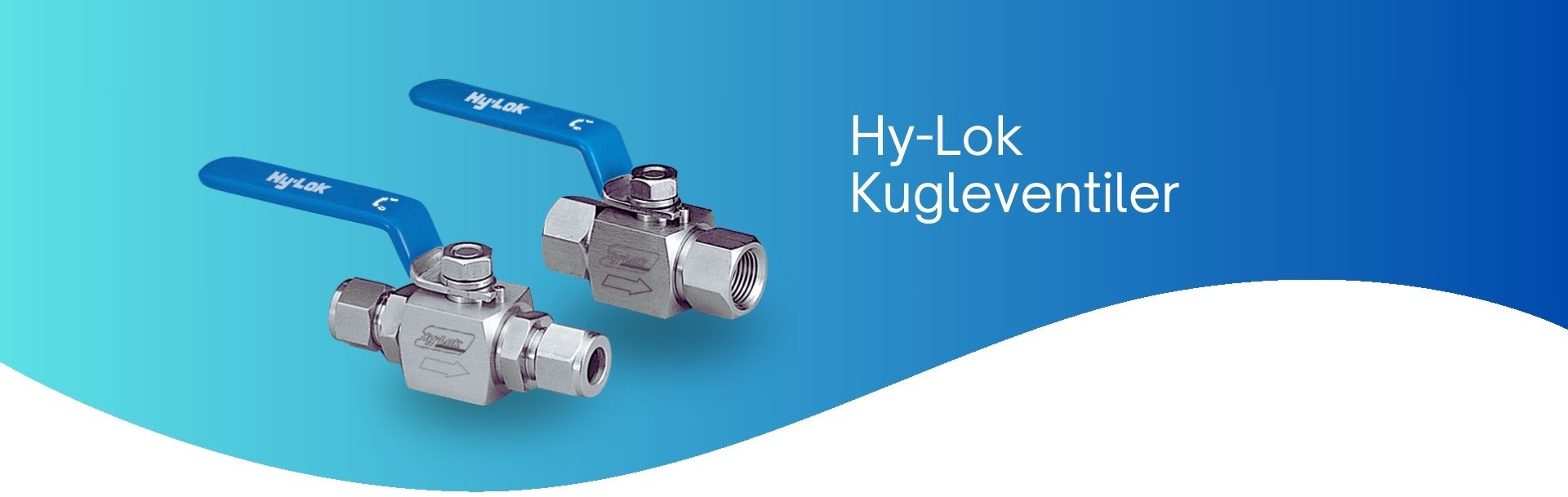

Hy-Lok

110 Serien

- Kugleventiler med tryk op til 69 bar ved 38°C. Op til 137 bar med PEEK pakning.
- Op til 232 grader C° med forstærket Teflon.
- Kompakt 6-kantet design for høj styrke i ventilens krop.
- Lavt moment 1/4 omdrejning for tæt åbne lukke funktion.
- Forskellige tilslutninger. Hy-Lok klemringsfittings, udvendig/indvendig NPT og BSP gevind.
- Størrelser fra 3mm til 25mm  (1/8" - 1") Hy-Lok klemringsfittings. NPT og BSP gevind fra 1/4" - 2"
- Materialer er tilgængeligt i 316 rustfrit stål eller messing. Super Duplex, Monel

pdf-icon
Hent PDF

kugleventiler 112 serien

112 Serien

- Kugleventiler til tryk op til 206 bar ved 21°C. Temperatur fra -10°C til 65°C
- Huset fremstillet i et stykke og er tilgængelig som 2-vejs (afspærring) i lige eller som vinkel. 3- eller 4-vejs er også tilgængelige.
- Udluftning til atmosfære er muligt og panel montering gør det let at fastgøre ventilern.
- Pakningsbolt gøre det nemt at efterjustere ventilen selv når den er installeret.
- Indkapslede pakninger, pakker omkring hele kuglen hvilket pakker bedre samt giver meget lille dødvolume.
- Størrelser fra  1/16" - 3/4" sømløse rør og gevindrør. Mange tilslutninger inklusiv Hy-Lok fittings, male/female NPT og BSP gevind.
- Leveres som standard i 316 rustfrit stål og messing. Mere specielle legeringer er tilgængelige på forespørgsel.

pdf-icon
Hent PDF


102 Serien: Højtrykskugleventiler

- Tryk op til 413 bar for for rustfri stål og på til 207 bar for Messing ved 21°C.
- Temperatur fra-54°C til 232°C med PTFE sæder.
- "Flydende kugle"design sikre tæt afspærring ved højt tryk.
- Maximal gennemboring for minimal tryk fald - Cv 0.23 to 1.6.
- Flere forskellige tilslutninger: Hy-Lok klemringsfittings, ud- og indvendig NPT og BSP gevind.
- Materiale er som standard rustfri 316, andre materieler tilgængelige.

pdf-icon
Hent PDF

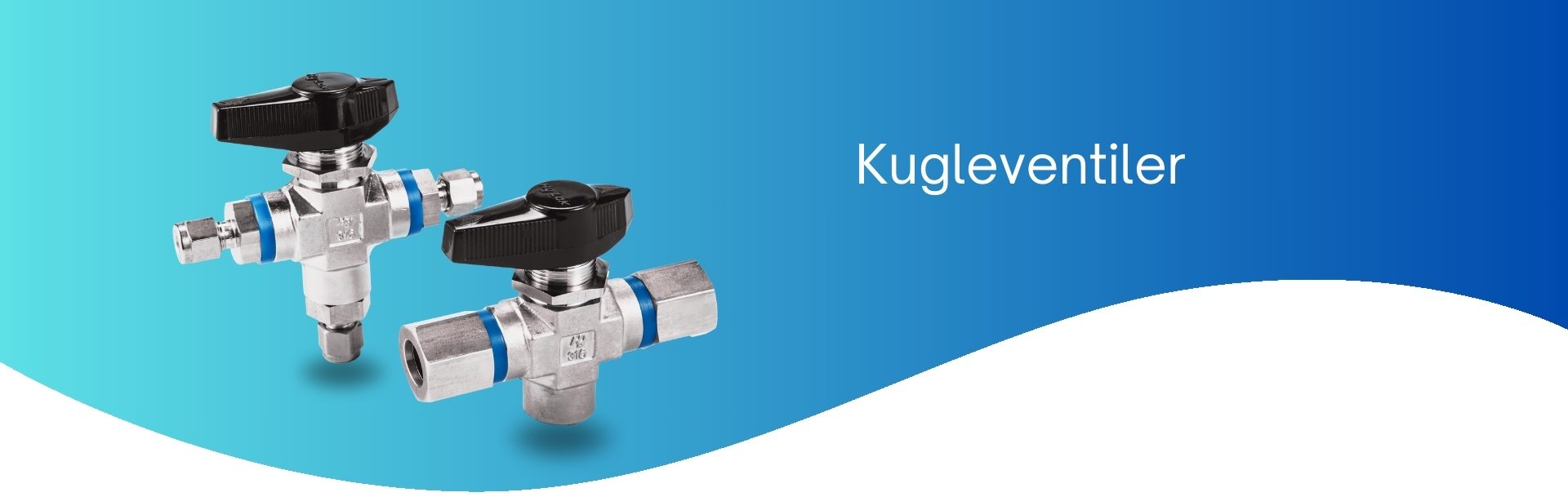

T Serien: Trunnion kugleventiler

- Tryk op til  689 bar ved 21°C. Temperatur fra -17°C til 121°C med standard pakninger.
- Robust konstruktion hvor "kroppen" er lavet af 1 stykke. Fås som 2- og 3 vejs.
- Kompakt design sikre max flow og lav aktiveringsmoment.
- Pakninger med fjeder effekt sikre positiv tætning ved tryk og temperatur svingninger.
- PEEK spindel leje er standard. "Blowout-proof trunnion" kugle med PTFE coating er standard.
- Størrelse fra 1/8" til 1/2" rør og gevind. Flere forskellige tilslutninger: Hy-Lok klemringsfittings, ud- og indvendig NPT og BSP gevind
- Materiale er som standard rustfri 316.

pdf-icon
Hent PDF


P Serien: Plug Ventil

- Tryk op til 206bar at ved 21°C. Temperatur fra -23°C til 204°C med PTFE coated Viton pakninger.
- Kompakt konstruktion fremstillet i 1 stykke.
- Nem adgang til vedligehold og rengøring. Lavt åbne/lukke moment med 1/4" omdrejning.
- Plug og pakninger udskiftes nemt. PTFE coatede Viton pakninger sikre maximum holdbarhed.
- Teflon coated plug med "regulerende" boring giver en Cv fra 1.4 til 7.0 for minimal trykfald.
- Størrelser fra 1/8" to 1/2" rør og gevind. Forskellige tilslutninger inkl. Hy-Lok klemringsfittings ud- og indvendigt  NPT og BSP gevind.
- Materialer er standard i 316 rustfri stål og messing.

pdf-icon
Hent PDF

kugle_1

105 Serien : Kugleventiler til højt tryk

- Tryk op til 690bar ved 38°C. Temperatur fra -65°F til 260°C med PEEK pakninger.
- 2-vejs og 3-vejs udgaver tilgægelig. 3-vejs udgaven både med side- og bundindgang.
- Panel montering og låsemekanisme er tilgængelig på forespørgsel.
- Størrelser fra 1/4" to 1" rør og gevind. Forskellige tilslutninger som f.eks. Hy-Lok klemringsfittings fittings, ind- og udvendigt NPT og BSP gevind.
- Standard Materiale er 316 rustfrit stål. "Sour gas service" er tilgængeligt.

pdf-icon
Hent PDF


115 Serien

- Kugleventiler til tryk op til 500 bar ved 21°C.
- Temperature rating from -20°C to 100°C with POM-MoS2 seats standard.
- Rugged body construction is machined from barstock. Handles can be fitted in 8 positions with 45° increments
- Locking device available as an option. Indicator on washer provides easy identification of flow direction.
- Maximum orifice range from DN4 to DN80.
- Ball seats are available in POM-MoS standard and optional PTFE.
- Floating ball is machined from barstock. Size range from 1/8" thru 3" tubing and pipe.
- Variety of end connections include DIN 2353 L & S series, and male/female DIN / ISO / BSP / NPT threads.
- Body Material is available in 316 stainless steel and carbon steel.

pdf-icon
Hent PDF


SO Serien: 3-delt kugleventil.

- Tryk op til 206 bar ved 38°C. Temperatur fra -28°C til 232°C
- Fjederplader omkring spindlen kompenserer for svingninger i temperatur og tryk.
- Chevron spindel pakning giver lavt operations moment og kompenserer for slid.
- PEEK spindel lejer er standard. 3-vejs udgave er tilgængelig.
- Automatisk låsering og mulighed for hængelås er standard. Mulighed for ovalt eller forlænget håndtag.
- Størrelser fra 1/4" til 1" Sømløse rør eller gevind. Materiale i 316 rustfrit stål.

pdf-icon
Hent PDF

CO2PGFVENTILER300X200BW

PG Flowteknik Co2 kugleventil

- Allround kugleventiler udviklet til Co2 køleanlæg. Tryk op til 137 bar ved 90 grader celsius.

pdf-icon
Hent PDF

Hy-Lok Kryogene ventiler

Hy-Lok´s kugleventiler kan bruges ned til -196 ° C og til tryk op til 52 bar. Ventilerne er konstrueret af austenitisk rustfrit stål, og derfor er de velegnede til at håndtere en lang række kryogene medier herunder LNG, oxygen, co2, ammoniak, LPG, metan, Nitrogen og hydrogen.Reduceret og fuld-boring er tilgængelige fra 1/2 "til 1 1/2".

Hy-Lok´s kryogene ventiler har er designet for nem in-line vedligeholdelse, da de har adgang til service via toppen af ventilen. Produktserien er brandsikre og designet til BS 6755 Part 2 standard.

- Maximum tryk op til 52 bar.
- Temperatur fra -196 - 120 grader celsius.
- Gevind tilslutninger fra 3/8" - 1", Flange tilslutninger 1/2" - 1-1/2", Stuck svejnings tilslutninger 1/2" - 1 1/2"

pdf-icon
Hent PDF

Three piece

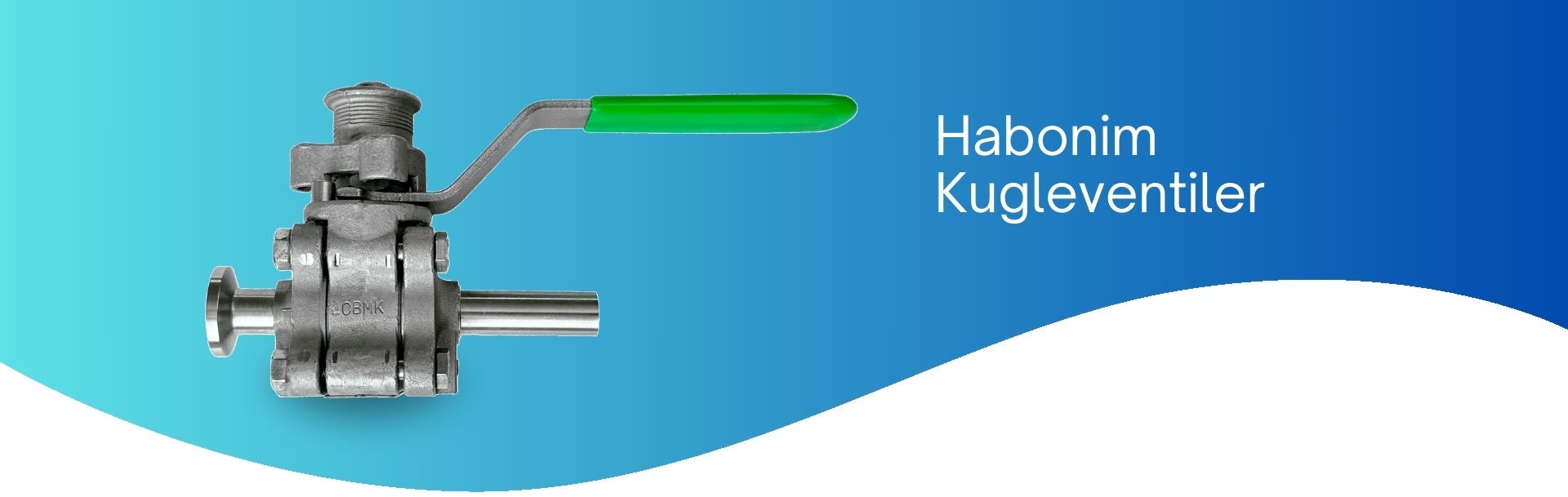

Habonim:

Habonim 47 Serien - Standard og fuld port

-Størrelser fra ¼"- 2" (DN8 - DN50) Tryk trin ANSI Class 900 | Vacuum 10-6 Tor til 155 bar (2250 psi)
-Størrelser fra 21/2"-6" (DN65 - DN150) Tryk trin ANSI Class 400 | Vacuum 10-6 Tor til 70 bar (1000 psi)
-Temperatur fra: -60 °C til +260 °C
-Materialer: Rusftrit stål A351 CF8M, Carbon stål A216 WCB, bronze, alloy C22, alloy C276, duplex, super duplex, 254SMO, inconel 625, monel 400, titanium mm.
-Tilslutninger: Gevind, Svejse, Flange, Hy-Lok klemrings fittings.
-Manuel operation eller mulighed for elektrisk eller pneumatisk aktuator.

pdf-icon
Hent PDF

Metal seated

Kugleventiler med metalsæde

Habonim`s metal til metal sæde kugle ventiler er seje - designet til at klarer de mest krævene process forhold inclusiv kombinationer af extreme temperaturer, højt tryk, og abrasive medier.

Egenskaber

  • "Full port" design som standard for højt flow kapacitet og and minimum turbulens.
  • Absolute afspærring opnået ved perfect fremstilling af kugle + sæde som følges ad i produktion.V
  • Forskellige overfladebehandlinger og belægninger til rådighed for fremragende korrosion og slidstyrke.
  • Konstant tryk på kugle/pakningerved hjælp af Inconel 718 Belleville fjedre.
  • Hårdfør Spindel/håndtag forlænget et stykke  til extreme applikationer.

pdf-icon
Hent PDF

TuBore

Tubore Sterile kugleventiler

- Størrelse fra 1/4"- 6" (DN8 - DN150) alt efter serie
- Tryk fra vacuum 10-6 Tor til 50 bar (750 psi)
- Temperatur fra-60 °C to +230 °C (-76 °F to +446 °F)
- Materialer Rustfrit stålA351 CF3M, A479 316L, EN 10222-5 1.4435, Alloy C22, Alloy C276
- Tilslutninger: Svejse eller Clamps
- Manuel operation eller mulighed for elektrisk eller pneumatisk aktuator.

pdf-icon
Hent PDF

COMPACT

Pneumatisk aktuators med 4 stempler

- Størrelser: C15 - C75
- Torque Output: 10 Nm - 2,600 Nm (81 in-lb -23,800 in-lb)
- Air Supply Connection: Namur G1/4"
- Mulighed for top montering: Namur VDI/VDE 3845
- Ventil montering: ISO 5211, DIN 3337
- Kvalitets Standarder: ISO 9001
- Certificeringer: ATEX 94-9-EC godkendt til kategori 2
- Andre egenskaber: Pladsbesparende, hurtig virkende, Overlegen korrosions modstand.
- 8-12 fjeder kombinationer til forskellige operations tryk.
- Mindre luftforbrug, Mindre slid, Særdeles synlig indikator og en puck flowretningspile.

pdf-icon
Hent PDF

Cryogenic

Kryogene ventiler

- Kugleventiler i størrelser fra: 1/4" - 2 1/2" (DN6 - DN65)
- Kryogener: Nitrogen, Oxygen, Hydrogen, Helium, Argon, Fluorine, Metan
- Tryktrin: Vacuum til 100 bar (1500 psi)
- Temperatur: -250°C to 100°C (-418°F to 212°F)
- Materialer: Rustfri stål, messing, Monel.
- Tilsutninger: Gevind, Svejse ender og flanger
- Operation: Hånd eller Gear, Pneumatisk eller Elektrisk Aktuator
- Applikationer: Special Gasser, Fødevare produktion, Metallurgi, Gummi og plastfremstilling, Transport/LNG, Kemisk industri.

pdf-icon
Hent PDF
